导波雷达液位计怎么在储罐中安装?

作者: 编辑: 来源: 发布日期: 2022.06.08
信息摘要:
许多朋友对导波雷达液位计在储罐中如何安装产生了疑问,今天就这一问题小编简单和大家聊聊。

许多朋友对导波雷达液位计储罐中如何安装产生了疑问,今天就这一问题小编简单和大家聊聊。

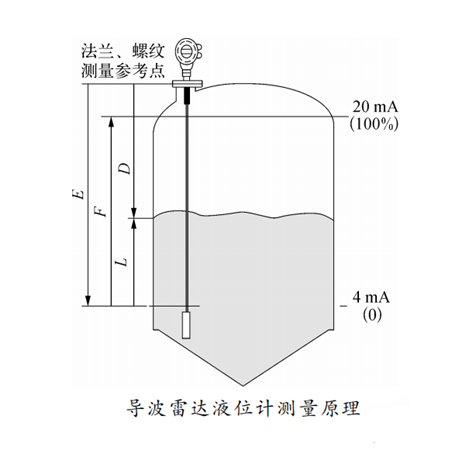

首先我们先来看看导波雷达液位计的测量原理,导波雷达液位计采用时域反射原理(TDR)测量,其工作原理如下:电子单元发出低功率、纳秒级电磁波脉冲,该脉冲通过浸入工艺介质中的导波杆传输。当其接触被测介质时,产生反射信号,并由电子元件接收,从传输到接收的间隔根据行程时间原理计算,并转换为被测介质的距离。简而言之,导波雷达液位计的工作方式是发射反射接收。

c90504d51282485d8fff6382b59d7ba1

(图源网络)

导波雷达液位计具有灵活的过程连接形式,工程上一般采用法兰或螺纹安装在设备顶部,导波杆垂直位于储罐内,也可安装在设备旁通管内。变送器可水平旋转360°,以便于电缆连接和查看仪表显示,根据介质的特性,选择合理的安装位置,避免影响测量效果。

对于硬杆导波雷达液位计,导波杆垂直插入液体介质中以稳定导波杆。如果导波杆在工作过程中受到介质波动,导波杆可能会移动。如果范围在0.3m以内,导波杆可以固定。导波杆与容器底部应有间隙,间隙至少5mm。导波杆不得与设备的喷嘴接触,要求有足够的安装空间。对于软缆导波雷达液位计,导波缆杆必须接触介质,稳定导波电缆,将其引至容器底部,并用重锤或弓形夹固定。如果金属容器壁光滑,导波雷达与设备内壁之间的最小水平间隙为100mm。如果容器有干扰,最小间隙较大,应以制造商的数据为准。

导波雷达液位计不仅可用于几何尺寸较窄的容器,还可用于各种尺寸的旁通管和储罐。非常适用于卧式储罐和其他小型储罐,也是安装空间有限的地下储罐的理想选择。
